Kramer 450 Export - Technik

Wissenswertes
Motor
Standard Triumph OE 138 (Oil Engine 138 cubic inches)
Zylinder: 4 stehend
Viertakt-Diesel mit Vorkammer
Zündfolge: 1-3-4-2
Bohrung: 84,14 mm
Hub: 101,6 mm
Verdichtungsverhältnis: 21,5:1
Förderbeginn: 13° vor OT
Leichtmetallkolben mit Wirbelkammer: Maßgruppe F/G/H Bohrung 84,15 mm
Hubraum: 2260 cm³
Trockene Zylinderlaufbüchse - Überstand zum Block: 0,55 mm bis 0,7 mm
Kurbelwelle 3fach gelagert mit 0,13 mm Lagerspiel
Kurbelwellenaxialspiel: 0,12 mm bis 0,25 mm am Passlager
Ventilspiel (kalter Motor): Einlass 0,3 mm / Auslass 0,2 mm
Ventilweg: Einlass 8,86 mm / Auslass 8,38 mm
42 PS bei 2300 U/min
Drehmoment: 14 mkg = 137 Nm bei 1500 U/min
Verbrauch: 195 g/PSh = 6,8 Liter/h bei voller Drehmomentauslastung
Ölfilter: Mann & Hummel H 804 x (Patrone)
Ölfüllmenge: 6,8 Liter
Öldruck: 4,2 bar bei 2.000 U/min
Keilriemen: SPA 1032 Lw (alte Bez. 12,5 x 1065 DIN 7753)
Gewicht des Motors: 268kg

Unterschiede in der Nockenwelle:
350 Export - zwischen Zyl. 3 u. 4 die TeileNr. 302 052 eingeschlagen.
450 & 600 Export - Die Nocken etwas steiler und die TeileNr. 306 729 eingeschlagen.
Einspritzpumpe CAV DPA
    • 350 Export: 324 3910A - 2. Zeile ohne weitere Angaben (Grundeinstellung)
    • 450 Export: 324 8000 - 2. Zeile 34/1000/7/2450 (Optimierung auf Motorbremse)
    • 600 Export: 324 8690 - 2. Zeile 41/1000/5/2650 (Optimierung auf Motorbremse)

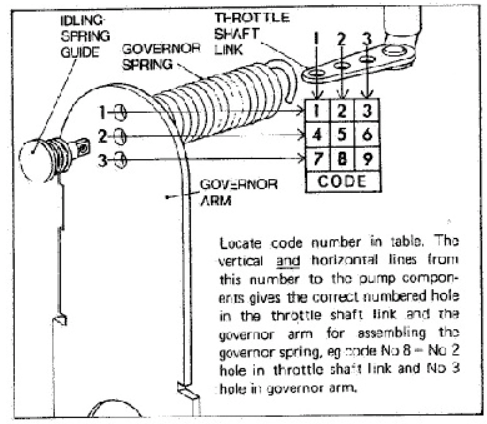

(2. Zeile - Vollasteinstellmenge / Vollastdrehzahl / Einstellpunkt der Regelfeder / Enddrehzahl)
Einspritzdruck: 140 bar
Einspritzdüse: Pintaux SD-BDN 12 SPC 6290 (565 124 100)
Düsenhalter: BKB 405525 S
Kraftstofffilter: Mann & Hummel P917 (Kartusche)
Kraftstoffpumpe: GMC 7950993
Tankinhalt: ca. 35 Liter (Zusatztank 15 Liter)
Kraftstoffsystem
Baugruppe II verstärkte Ausführung
Doppelkupplung Fichtel & Sachs DO 250/225
10 Vorwärts- 2 Rückwärtsgänge Baugruppe II
Ölfüllmenge: 16 Liter
Ölsorte: SAE90 API GL-4
Getriebe
Getriebezapfwelle 540 U/min
Übertragene Leistung ca. 40 PS
Zapfwelle
Kramer / Bosch HY/ZFR 1/11 AL 104
150 bar Betriebsdruck - 1350 kg Hubkraft
Hydraulik
Lichtmaschine: Bosch EH(R) 14 V 11 A 19 - 0 101 209 043
Lichtmaschinenregler: Bosch RS/TBA 75...90/12 A 2 - 0 190 215 028
Anlasser: Bosch JD(R) 12 V 1,8 - 0 001 354 071
alt. Anlasser (schnell drehend): Iskra AZJ 3647 12V 2,7KW z11
Glühkerzen: BERU - M 199 ersetzt durch: GV199 alternativ GV175
Elektrik
Vorne: 6.00 x 16 / 6.50 x 16 AS Front
Hinten: 9 x 36 / 11 x 28 / 11 x 32 / 13 x 28 AS
Jetzt: 320/85 R 32 (12,4 x 32 AS)
Bereifung
